Highrunner HR7

Flexibler Palettierer

Highrunner HR7: blitzschnelle Ablage in Schichten Die Highrunner unterscheiden sich von den meisten Palettiersystemen durch die Position der Formierbahn. In den Highrunner-Modellen befindet sich die Formierbahn in erhöhter Position, wobei […]

Angebot anfordern

Beschreibung
Spezifikationen
Konfigurationen
Downloads

Highrunner HR7: blitzschnelle Ablage in Schichten

Die Highrunner unterscheiden sich von den meisten Palettiersystemen durch die Position der Formierbahn. In den Highrunner-Modellen befindet sich die Formierbahn in erhöhter Position, wobei die Palette mit einem Palettenheber auf und ab bewegt wird. Dadurch befindet sich die obere Seite der Palette immer auf derselben Ebene wie die Formierbahn. HINWEIS: Lieferzeit nach Vereinbarung

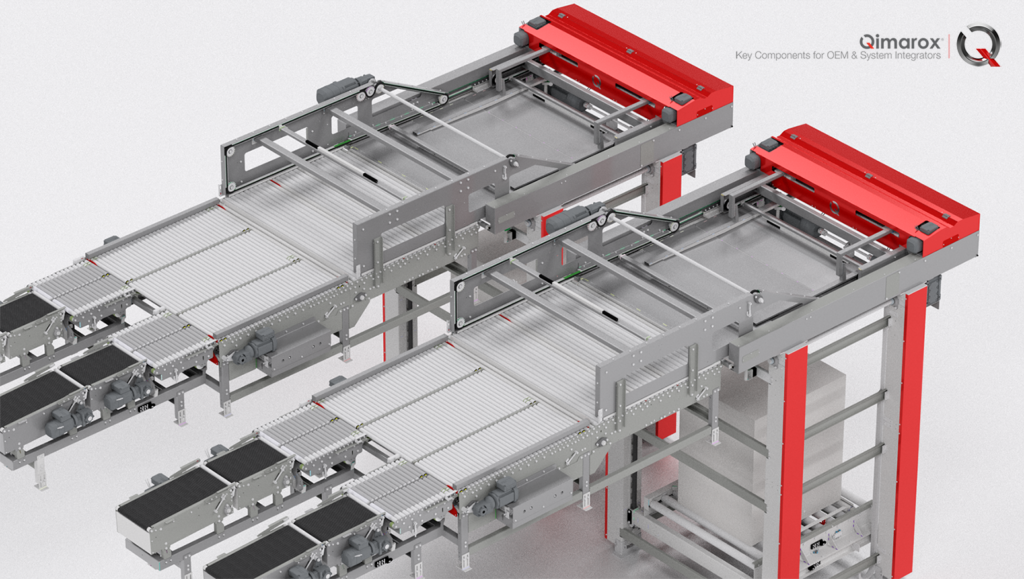

Highrunner HR7 palettierer
Highrunner HR7 palettierer


Schicht für Schicht

Der Highrunner HR7 ist die schnellste Palettiermaschine aus dem Qimarox-Angebot. Das Besondere daran ist, dass die Produkte mit dem Highrunner HR7 Schicht für Schicht auf der Palette abgelegt werden. Dafür verfügt die Maschine über einen integrierten Puffer, in dem jede formierte Reihe liegen bleibt, bis eine Schicht komplett ist. Durch gleichzeitige Ablage einer gesamten Schicht braucht der Highrunner HR7 weniger Bewegungen zu vollziehen. Das spart Zeit und erhöht damit die Kapazität.

Weil es beim Highrunner HR7 die Palette ist, die sich auf und ab bewegt, brauchen die Reihen bei Ablegen nicht nach oben oder unten bewegt zu werden. Das spart wiederum Zeit, insbesondere bei Paletten, die 1,80 Meter hoch oder noch höher gestapelt werden müssen. Damit ist der Highrunner HR7 eine der schnellsten Palettiermaschinen auf dem Markt.

An- und Abtransport von Paletten

Sobald eine Palette voll ist, senkt sich der Palettenförderer völlig herab, damit die Palette über ein Palettentransportsystem abtransportiert werden kann. Aus der entgegengesetzten Richtung kann gleichzeitig eine leere Palette antransportiert werden.

Der Highrunner HR7 ist für ein breites Spektrum an Produkten geeignet:

  • Kartons
  • Kartons mit Deckel
  • Trays
  • Trays mit Folie
  • Kisten
  • Kanister
  • etc.

Der Highrunner HR7 ist ein Modulkonzept. Das bedeutet, dass für jedes Modul je nach Kundenwunsch und je nach dem zu palettierenden Produkt mehrere Optionen möglich sind.

Auf den Punkt gebracht: Sie erhalten die Maschine, die am besten zu Ihrem Prozess passt. Diese Maschine lässt sich in Zukunft jedoch komplett an die sich verändernden Umstände anpassen, da es mit austauschbaren Modulen konfiguriert werden kann.

Spezifikationen Min. Max.
Einstiegshöhe auf Bahnsteigniveau (mm) 500  1,100
Produkt (LxBxH mm) 150 x 150 x 100 600 x 400 x 400
Kapazität (Produkte pro Stunde) 500 4.500
Kapazität (Schichten pro Stunde) 150 300
Gewicht in kg (Produkt) 1 25
Gewicht in kg (Schichten ) 1 180

Vorteile des Highrunner HR7

  • Einmaliger Art der Formierung mit Positionierung der Produkte auf exakten Koordinaten (patentiert)
  • Verschiedene Möglichkeiten für Palettenheber (Hebetisch, Prorunner mk9-Palettenförderer, kundenspezifische Lösung)
  • Integrierter Puffer zur schichtweisen Ablage

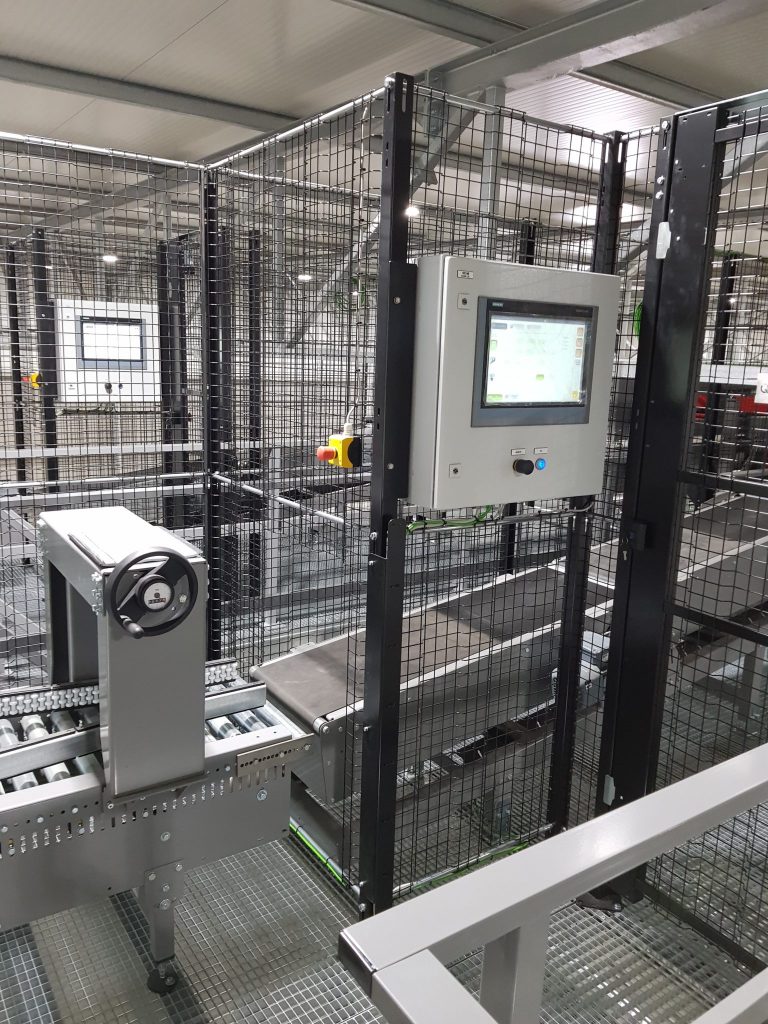

  • Benutzerfreundliche Touchscreen-Bedienung
  • Beliebig programmierbare Stapelmuster
  • Solide Konstruktion mit perfekter Verarbeitung für den Extremeinsatz
  • Einfach zugänglich zu Service- und Wartungszwecken
  • Nur 2,40 x 3,40 Meter Platzbedarf
  • Standardmaschine mit marktüblichen Komponenten

Der Highrunner mk 7 ist in verschiedenen Varianten erhältlich. Der wichtigste Unterschied besteht in der Eingabe der Produkte. Hier bestehen folgende Möglichkeiten:

  • Seiteneingabe: Eingabe links oder rechts neben der Formierstelle
  • Doppelte Eingabe: zwei Formierbahnen mit zwei Formierschiebern zur Schaffung von zusätzlicher Kapazität

Außerdem kann die Palettiermaschine um einige zusätzliche Module erweitert werden:

  • Twistrunner: zum Wenden von Produkten
  • Sheetrunner: zum Einziehen von Karton oder Papier zwischen zwei Schichten
  • Filmrunner: zum Einziehen von Folie oder Papier zwischen zwei Schichten
Allgemeines
Anleitungen
Prospekt
Software
Zeichnungen

Icon

Highrunner HR7 Palettiermodul Anfrageformular

1 Datei(en) 461.21 KB

Download

Icon

User manual Layer pusher HR7 palletiser

1 Datei(en) 898.14 KB

Download

Icon

User manual Layerbuffer HR7 / LR3 palletiser

1 Datei(en) 1 MB

Download

Icon

User manual Product formation HR7 palletiser

1 Datei(en) 2.37 MB

Download

Icon

User manual Back restraints HR7 palletiser

1 Datei(en) 864.93 KB

Download

Icon

User manual Stacking plates HR7 palletiser

1 Datei(en) 1.00 MB

Download

Icon

Highrunner HR7 Palletizer Brochure EU

1 Datei(en) 2.64 MB

Download

Icon

Handshakes Batchmode HR7 Rockwell

1 Datei(en) 1.05 MB

Download

Icon

Handshakes Batchmode HR7 Siemens

1 Datei(en) 1.15 MB

Download

Icon

Handshakes Upstream-Downstream HR7 Rockwell

1 Datei(en) 1.49 MB

Download

Icon

Handshakes Upstream-Downstream HR7 Siemens

1 Datei(en) 1.55 MB

Download

Icon

Highrunner HR7 - Basic design

1 Datei(en) 7.35 MB

Download


Dieses Produkt ist durch ein oder mehrere Patente geschützt. Weitere Informationen finden Sie unter hrpatents.qimarox.com/ .
