Crossrunner

Platzsparende Palettierlösung

Crossrunner: Schichtweise Inline-Palettierung Die Crossrunners von Qimarox sind eine ideale Lösung für eine Aufstellung von mehreren Palettiermaschinen in einer Linie. Dank des einmaligen Designs reicht eine Rollenbahn für den An- […]

Angebot anfordern

Beschreibung
Spezifikationen
Konfigurationen
Downloads

Crossrunner: Schichtweise Inline-Palettierung

Die Crossrunners von Qimarox sind eine ideale Lösung für eine Aufstellung von mehreren Palettiermaschinen in einer Linie. Dank des einmaligen Designs reicht eine Rollenbahn für den An- und Abtransport von Paletten für mehrere, parallel aufgestellte Maschinen aus.

Der Crossrunner ist eine erhöhte Version des Highrunner HR7, der die Produkte Schicht für Schicht auf die Palette legt. Dafür verfügt die Maschine über einen integrierten Puffer, in dem jede formierte Reihe liegen bleibt, bis eine Schicht komplett ist. Durch gleichzeitige Ablage einer gesamten Schicht braucht der Highrunner HR7 weniger Bewegungen zu vollziehen. Das spart Zeit und die Kapazität ist dadurch ebenfalls höher als bei anderen Palettiersystemen.



Die Paletten passieren die Anlage von unten

Weil die Formierbahn und der Palettenförderer noch höher montiert sind, können sowohl leere als auch volle Paletten über die zentrale Rollenbahn auf Bodenniveau unten hindurch passieren.

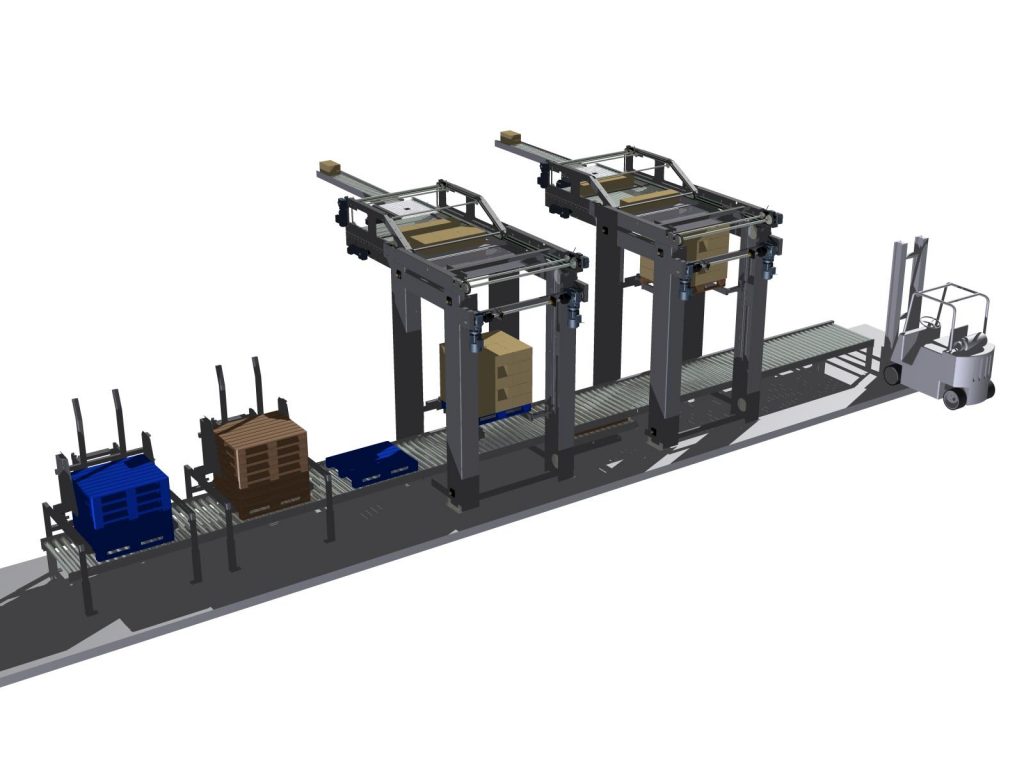

Mit anderen Worten: In einer Beispielanordnung mit zwei Crossrunnern nebeneinander kann eine volle Palette von der ersten Maschinen über die Rollenbahn unter der zweiten Maschine abtransportiert werden, während diese zweite Maschine ihren Palettiervorgang ungehindert fortsetzt. Umgekehrt ist es möglich, eine leere Palette über die Rollenbahn unter der ersten Maschine hindurch zur zweiten Maschine zu transportieren, ohne dass die erste Maschine in ihrem Betrieb behindert wird.

Intelligente Steuersoftware

Die intelligente Steuersoftware von Qimarox bewirkt, dass der An- und Abtransport von Paletten genau auf die Bewegungen der Palettiermaschinen abgestimmt wird, damit Zusammenstöße vermieden werden.

Es ist sogar möglich, den Maschinen verschiedene Prioritäten zuzuweisen. Dadurch wird verhindert, dass die letzte Palettiermaschine ihre volle Palette wegen des großen Zustroms an Paletten von den anderen Maschinen nicht absetzen kann.

Kompakt und zugänglich

Der große Vorteil der Crossrunner ist seine kompakte Anordnung. Es ist nicht mehr erforderlich, für jede Palettiermaschine eine eigene An- und Abtransportbahn zu bauen.

Ein zusätzlicher Vorteil ist die Erreichbarkeit. Durch das Fehlen von komplexen Rollenbahnkonstruktionen sind die Palettiermaschinen zu Service- und Wartungszwecken problemlos erreichbar. Auch mit einem Gabelstapler, falls das erforderlich sein sollte.

Im Crossrunner werden die Produkte Schicht für Schicht auf der Palette abgelegt. Weil es wie bei den Highrunner-Modellen die Palette ist, die sich auf und ab bewegt, brauchen die Schichten bei Ablegen nicht nach oben oder unten bewegt zu werden. Das spart Zeit, insbesondere bei Paletten, die 1,80 Meter hoch oder noch höher gestapelt werden müssen. Das macht den Crossrunner zu einer Palettiermaschine, die hohe Geschwindigkeiten erzielen kann.

Damit volle Paletten untendurch passieren können, ist der Crossrunner etwas höher. Während ein Highrunner eine Höhe von 3 Metern erreicht, benötigt eine Konstruktion mit Crossrunnern durchaus schon einmal Höhen in der Größenordnung von 6 Metern.

Der Crossrunner ist ein Modulkonzept. Das bedeutet, dass für jedes Modul je nach Kundenwunsch und je nach dem zu palettierenden Produkt mehrere Optionen möglich sind.

Auf den Punkt gebracht: Sie erhalten die Maschine, die am besten zu Ihrem Prozess passt. Diese Maschine lässt sich in Zukunft jedoch komplett an die sich verändernden Umstände anpassen, da es mit austauschbaren Modulen konfiguriert werden kann.

Spezifikationen min.  max.
Eingabe 800 mm 10.000 mm
Produkt (LxBxH in mm) 150 x 100 x 100 600 x 400 x 400
Kapazität (Produkte pro Stunde) 500 3.500
Kapazität (Schichten pro Stunde) 240 450
Produktgewicht 1 kg 25 kg

   Vorteile des Crossrunners

  • Einmaliger Art der Formierung mit Positionierung der Produkte auf exakten Koordinaten (patentiert)
  • Aufstellung von mehreren Maschinen auf begrenztem Raum durch patentiertes Systemdesign
  • Nur 2,5 x 2,5 Meter an benötigter Bodenfläche
  • Palettenheber zum Auf- und Abbewegen der Palette
  • Integrierter Puffer zur schichtweisen Ablage
  • Benutzerfreundliche Touchscreen-Bedienung
  • Beliebig programmierbare Stapelmuster
  • Solide Konstruktion mit perfekter Verarbeitung für den Extremeinsatz
  • Einfach zugänglich zu Service- und Wartungszwecken
  • Nur 2,40 x 3,40 Meter Platzbedarf auf Podest
  • Standardmaschine mit marktüblichen Komponenten

Der Crossrunner ist in verschiedenen Varianten erhältlich. Der wichtigste Unterschied besteht in der Eingabe der Produkte. Hier bestehen folgende Möglichkeiten:

  • Seiteneingabe: Eingabe links oder rechts neben der Formierstelle
  • Doppelte Eingabe: zwei Formierbahnen mit zwei Formierschiebern zur Schaffung von zusätzlicher Kapazität

Außerdem kann die Palettiermaschine um einige zusätzliche Module erweitert werden:

  • Twistrunner: zum Wenden von Produkten
  • Sheetrunner: zum Einziehen von Karton oder Papier zwischen zwei Schichten
  • Filmrunner: zum Einziehen von Folie oder Papier zwischen zwei Schichten
Prospekt

Icon

Crossrunner CR7 brochure DE

1 Datei(en) 3.76 MB

Download


Dieses Produkt ist durch ein oder mehrere Patente geschützt. Weitere Informationen finden Sie unter hr7patents.qimarox.com/ .
